Beschrijving

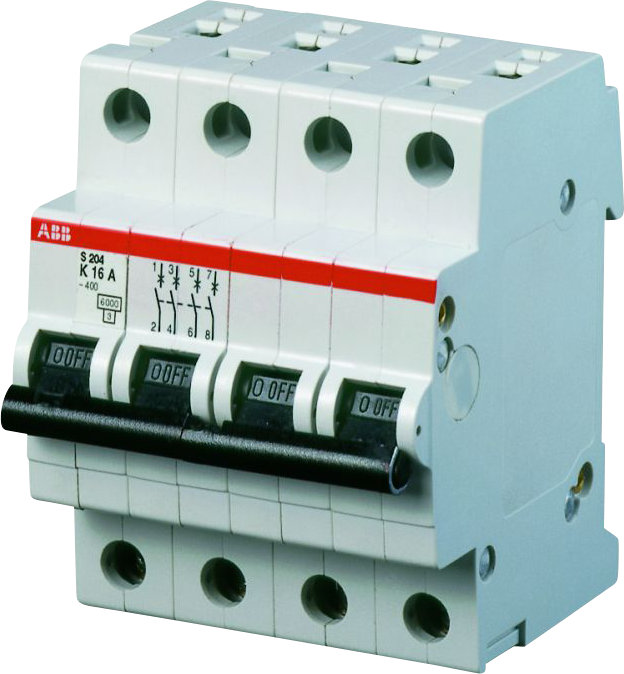

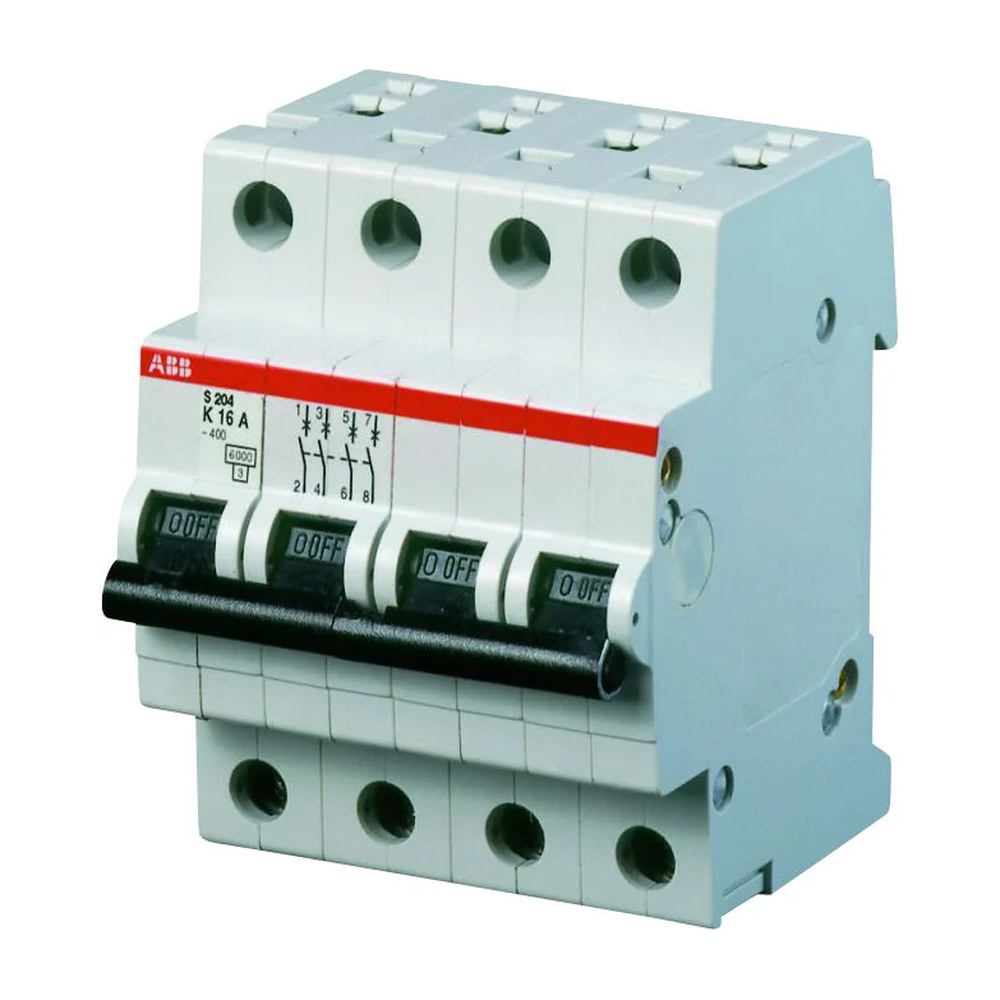

De abb s203 installatieautomaat 3p+n 1000044529 maakt deel uit van de System pro M compact-serie van ABB. abb s203 installatieautomaat 3p+n is een stroomonderbreekingsapparaat van ABB met K-karakteristiek en meeschakelende nul. Dit 4-polig model biedt beveiliging op 400 V nominale spanning met 1 A nominale stroom. De beschermingsgraad bedraagt IP20 met 4 module-eenheden breedte en 69 mm inbouwdiepte. Dit model heeft 3 beveiligde polen voor symmetrische bescherming met energiebegrenzingsklasse 3.
Belangrijkste kenmerken
- Artikelnummer: 1000044529
- Merk: ABB
- Serie: System pro M compact
- Aantal polen: 4 (3P+N)
- Nominale stroom: 1 A
- Karakteristiek: K
- Nominale spanning: 400 V
- Beschermingsgraad: IP20
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Artikelnummer | 1000044529 |
| Fabrikantnummer | 2CDS253103R0217 |
| Merk | ABB |
| Serie | System pro M compact |
| Energiebegrenzingsklasse | 3 |
| Beschermingsgraad (IP) | IP20 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 |
| Overspanningscategorie | 3 |
| Meeschakelende nul | ja |
| Uitschakelkarakteristiek | K |
| Nom. (meet)stroom | 1 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 20 |
| Nom. (meet)spanning | 400 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 |
| Nevenapparaat mogelijk | ja |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 |
| Aantal polen (totaal) | 4 |
| Inbouwdiepte | 69 |
| Vervuilingsgraad | 3 |
| Breedte in module-eenheden | 4 |
| Aantal beveiligde polen | 3 |
| Frequentie | 50 – 60 |
| Nom. stoothoudspanning (Uimp) | 4 |
| Omgevingstemperatuur tijdens bedrijf | -25 – 55 |
| Nom. isolatiespanning Ui | 440 |
| Aansluitbare geleiderdoorsnede eendraads | 0.75 – 35 |
| Aansluitbare geleiderdoorsnede meerdraads | 0.75 – 25 |
| Verliesvermogen | 5 |
Een installatieautomaat S203 met 3P+N configuratie voorziet in driefasige beveiliging met meeschakelende nul-geleider. Dit model werkt met K-karakteristiek voor circuits gevoelig voor inrushstromen zoals inductieve apparatuur. De 1 A nominale stroom biedt bescherming voor laagbelaste circuits. Aansluitbare geleiderdoorsnede bereikt tot 0,75 – 35 mm² eendraads en 0,75 – 25 mm² meerdraads.
