Beschrijving

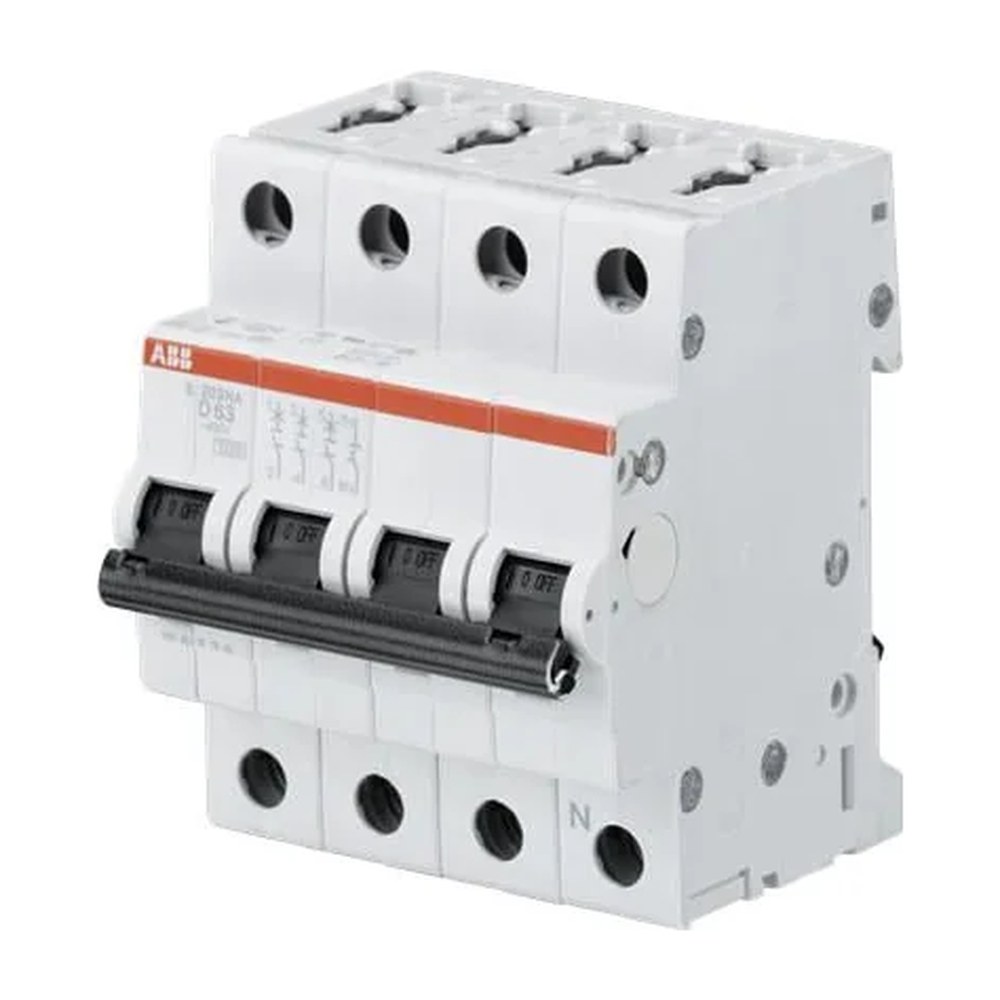

Abb s203 installatieautomaat 3p+n 1000672084 is een installatieautomaat van ABB, serie System pro M compact, met 3 beveiligde polen en meeschakelende nul (3P+N totaal 4 polen). Dit model heeft 0,5A nominale stroom, D-uitschakelkarakteristiek en nominale spanning 400V. De beschermingsgraad is IP20, inbouwdiepte 69 mm en breedte 4 modulen.
Belangrijkste kenmerken
- Artikelnummer: 1000672084
- Merk: ABB
- Serie: System pro M compact
- Nom. (meet)stroom: 0,5A
- Aantal polen totaal: 4
- Aantal beveiligde polen: 3
- Uitschakelkarakteristiek: D
- Meeschakelende nul: ja
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Artikelnummer | 1000672084 |
| Fabrikantnummer | 2CDS253103R0981 |
| Merk | ABB |
| Serie | System pro M compact |
| Overspanningscategorie | 3 |
| Nevenapparaat mogelijk | ja |
| Uitschakelkarakteristiek | D |
| Aantal polen (totaal) | 4 |
| Nom. (meet)spanning | 400 |
| Beschermingsgraad (IP) | IP20 |
| Inbouwdiepte | 69 |
| Aantal beveiligde polen | 3 |
| Vervuilingsgraad | 3 |
| Breedte in module-eenheden | 4 |
| Energiebegrenzingsklasse | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 |
| Nom. (meet)stroom | 0.5 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 |
| Meeschakelende nul | ja |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 20 |
| Frequentie | 50 – 60 |
| Omgevingstemperatuur tijdens bedrijf | -25 – 55 |
| Aansluitbare geleiderdoorsnede eendraads | 0.75 – 35 |
| Nom. stoothoudspanning (Uimp) | 4 |
| Nom. isolatiespanning Ui | 440 |
| Aansluitbare geleiderdoorsnede meerdraads | 0.75 – 25 |
| Verliesvermogen | 4.4 |
Een installatieautomaat 3P+N beschermt fase- en nulgeleider tegen overbelasting. Dit ABB model heeft D-karakteristiek voor inductieve belastingen, nominale afschakelvermogen 6 kA (Icn) en 20 kA (Icu) bij 400V.
Bestel de abb s203 installatieautomaat 3p+n 1000672084
De abb s203 installatieautomaat 3p+n 1000672084 onderbreekt bij overbelasting met 0,5A nominale stroom. Bestel online.
