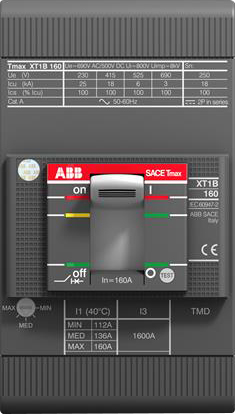

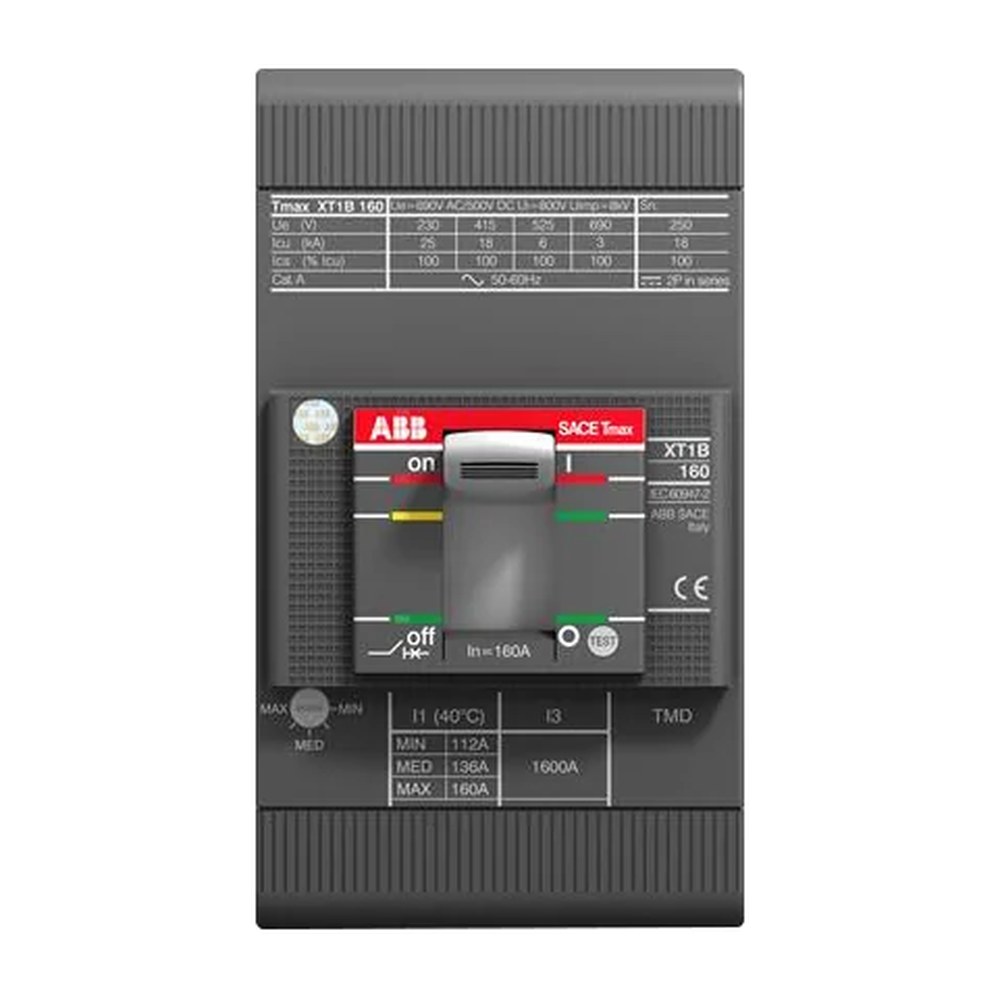

ABB Tmax XT1H vermogensschakelaar 3-polig 160 A
Op voorraad · snel geleverd
- Webshop Keurmerk 9,7
- Deskundig advies
- 100% origineel
- Veilig betalen
ABB Tmax XT1H 160/R 20 is een 3 polig inbouwapparaat met vaste inbouw techniek, vooraansluiting en vaste beveiligingsinstellingen.
Belangrijkste kenmerken
- Compleet apparaat incl. beveiligingsunit: ja
- Uitvoering van het bedieningselement: Knevelgreep
- Beschermingsgraad (IP): IP20
- Aansluitwijze hoofdstroomcircuit: Boutklem
- Morgen in huis
- 14 dagen bedenktijd
- Fabrieksgarantie
Omschrijving
De abb tmax xt1h 160/r 20 van ABB heeft onder meer nom. afschakelvermogen icu bij 400 v, 50 hz 70 en aantal polen 3. Deze Tmax XT1H 160/R 20 is een 3P vaste uitvoering met vooraansluiting, vaste therm. en vaste magn. bev., en Im = 450 A. Het apparaat is compleet inclusief beveiligingsunit en uitgevoerd als inbouwapparaat met vaste inbouw techniek. De bediening gebeurt met een knevelgreep en de beschermingsgraad is IP20.
Belangrijkste kenmerken
- Merk: ABB
- Aantal polen: 3
- Nom. continustroom Iu: 160
- Instelbereik overbelastingsbeveiliging: 20 – 20
- Instelbereik onvertraagde kortsluitbeveiliging: 450 – 450
- Aansluitwijze hoofdstroomcircuit: Boutklem
- Positie aansluiting hoofdstroomcircuit: Voorzijde
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Fabrikantnummer | 1SDA080836R1 |
| Merk | ABB |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 70 |
| Aantal polen | 3 |
| Compleet apparaat incl. beveiligingsunit | ja |
| Instelbereik onvertraagde kortsluitbeveiliging | 450 – 450 |
| Instelbereik overbelastingsbeveiliging | 20 – 20 |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Nom. spanning | 690 – 690 |
| Motoraandrijving optioneel | ja |
| Nom. continustroom Iu | 160 |
| Beschermingsgraad (IP) | IP20 |
| Uitvoering van het bedieningselement | Knevelgreep |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Verliesvermogen | 5.4 |
De nominale spanning is 690 – 690 en het nom. afschakelvermogen Icu bij 400 V, 50 Hz is 70. Verliesvermogen is 5.4. Motoraandrijving optioneel is ja. In de titel staan daarnaast de vaste therm. en vaste magn. bev. met In = 20A en Im = 450 A expliciet vermeld, samen met de aanduiding 3P vast met vooraansluiting.
Bestel de abb tmax xt1h 160/r 20
Deze uitvoering blijft volledig in lijn met de opgegeven ABB Tmax-configuratie van abb tmax xt1h 160/r 20.
Specificaties
| Gewicht | 1000,000 kg |
|---|---|
| Merk | ABB |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 70 |
| Aantal polen | 3 |
| Compleet apparaat incl. beveiligingsunit | 1 |
| Instelbereik onvertraagde kortsluitbeveiliging | 450 – 450 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Instelbereik overbelastingsbeveiliging | 20 – 20 |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Nom. spanning | 690 – 690 |
| Motoraandrijving optioneel | 1 |
| Nom. continustroom Iu | 160 |
| Beschermingsgraad (IP) | IP20 |
| Uitvoering van het bedieningselement | Knevelgreep |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Verliesvermogen | 5.4 |
| Producttype | vermogensschakelaar voor trafo-, generator- en installatiebeveiliging |
| Serie | Tmax XT1H |
| Modelcode | 1SDA080836R1 |
| EAN | 8015644873646 |
