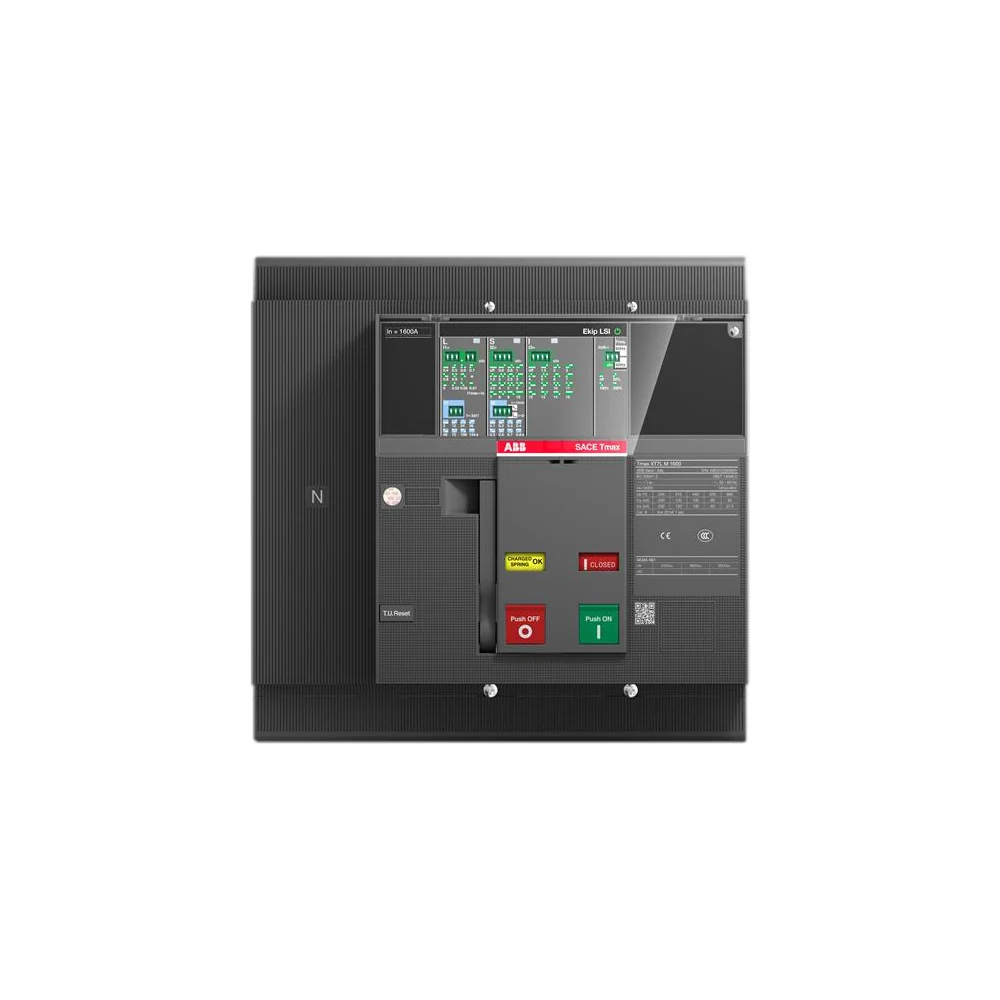

ABB XT7S M Lastschakelaar vermogensschakelaar 4-polig 1000 A
Op voorraad · snel geleverd
Lastschakelaar van ABB, type XT7S M 1000, vier polen, nominale spanning 690 V.
Belangrijkste kenmerken
- Artikelnummer: 1200638904
- Nom. continustroom: 1000 A
- Nom. spanning: 690 V
- Aantal polen: 4
- Beschermingsgraad: IP20
- Morgen in huis
- 14 dagen bedenktijd
- Fabrieksgarantie
Omschrijving
Abb xt7s m 1000 1sda101691 is een lastschakelaar van ABB uit de serie XT7S. Dit inbouwapparaat is voorzien van vaste inbouwtechniek en heeft een nominale continustroom van 1000 A bij 690 V nominale spanning. Het apparaat heeft vier polen met knevelgreepbediening en voorzijdige aansluiting van het hoofdstroomcircuit.
Belangrijkste kenmerken
- Artikelnummer: 1200638904
- Merk: ABB
- Serie: XT7S
- Nom. continustroom: 1000 A
- Nom. spanning: 690 V
- Aantal polen: 4
- Beschermingsgraad: IP20
- Compleet met beveiligingsunit: ja
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Artikelnummer | 1200638904 |
| Fabrikantnummer | 1SDA101691R1 |
| Merk | ABB |
| Uitvoering van het bedieningselement | Knevelgreep |
| Nom. spanning | 690 – 690 |
| Motoraandrijving optioneel | ja |
| Aantal polen | 4 |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Nom. continustroom Iu | 1000 |
| Instelbereik overbelastingsbeveiliging | 400 – 1000 |
| Beschermingsgraad (IP) | IP20 |
| Instelbereik onvertraagde kortsluitbeveiliging | 1000 – 10000 |
| Compleet apparaat incl. beveiligingsunit | ja |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 50 |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Instelbereik kortstondigvertraagde kortsluitactivering | 600 – 10000 |
| Verliesvermogen | 37 |
Een lastschakelaar onderbreekt de stroomkring en biedt beveiliging. Dit ABB-model is volledig uitgerust met beveiligingsunit en beschikt over instelbare overbelastingsbeveiliging (400-1000 A) en onvertraagde kortsluitbeveiliging (1000-10000 A). De kortstondig vertraagde kortsluitactivering kan ingesteld worden van 600 tot 10000 A.
Bestel de abb xt7s m 1000 1sda101691
Bestel de abb xt7s m 1000 1sda101691 als inbouwapparaat met vast montage en vier polen. Het model beschikt over motoraandrijving als optie en boutklemmen voor het hoofdstroomcircuit.
Specificaties
| Gewicht | 14000,000 kg |
|---|---|
| Merk | ABB |
| Uitvoering van het bedieningselement | Knevelgreep |
| Nom. spanning | 690 – 690 |
| Motoraandrijving optioneel | 1 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal polen | 4 |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. continustroom Iu | 1000 |
| Instelbereik overbelastingsbeveiliging | 400 – 1000 |
| Beschermingsgraad (IP) | IP20 |
| Instelbereik onvertraagde kortsluitbeveiliging | 1000 – 10000 |
| Compleet apparaat incl. beveiligingsunit | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 50 |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Instelbereik kortstondigvertraagde kortsluitactivering | 600 – 10000 |
| Verliesvermogen | 37 |
| Producttype | vermogensschakelaar voor trafo-, generator- en installatiebeveiliging |
| Serie | XT7S M |
| Modelcode | 1SDA101691R1 |
| EAN | 8056221017350 |
