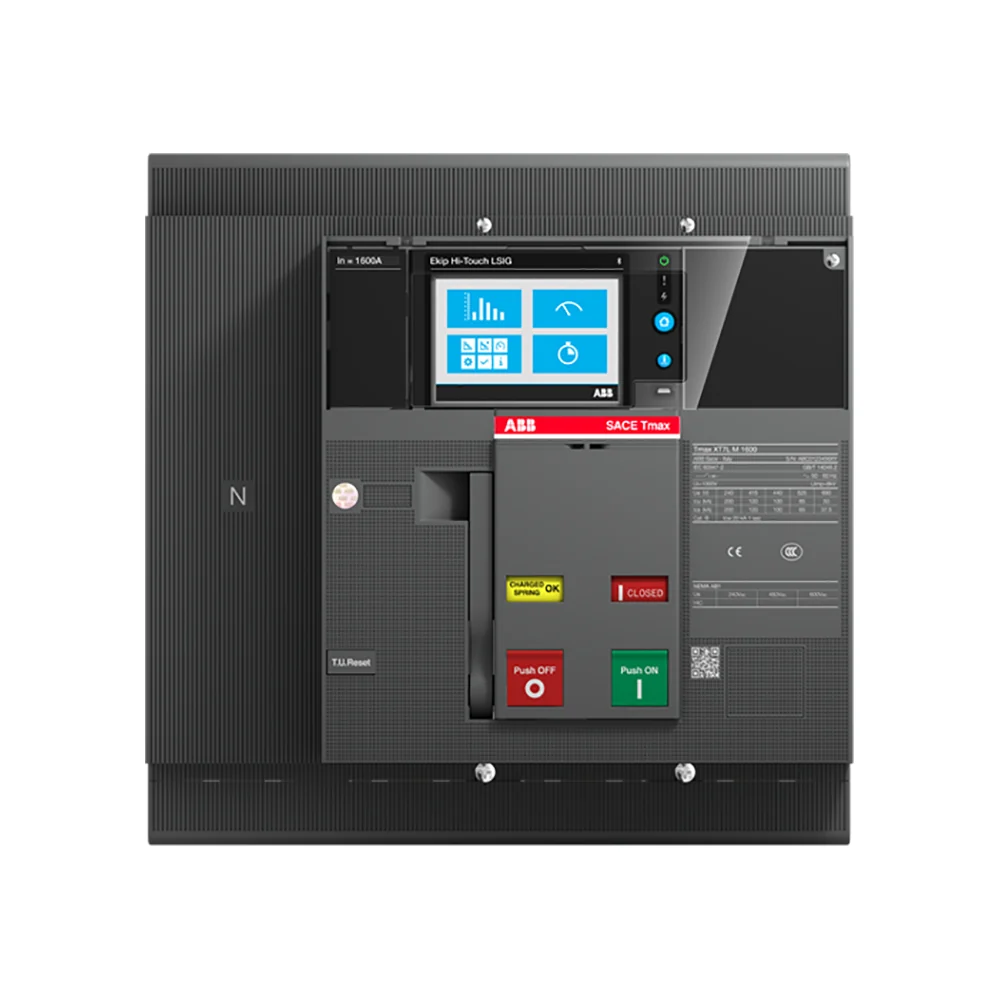

ABB XT7S M Installatieautomaat vermogensschakelaar 4-polig 1600 A
Op voorraad · snel geleverd
Installatieautomaat van ABB met elektronische beveiliging, vier polen en 1600 A nominale continustroom.
Belangrijkste kenmerken
- Artikelnummer: 1200762567
- Nom. continustroom: 1600 A
- Nom. spanning: 690 V
- Beschermingsgraad: IP20
- Aansluiting voorzijde
- Morgen in huis
- 14 dagen bedenktijd
- Fabrieksgarantie
Omschrijving
Abb xt7s m 1600 1sda101689 is een installatieautomaat met elektronische beveiliging van ABB. Dit apparaat voor vaste inbouw omvat vier polen en is ontworpen voor een nominale continustroom van 1600 A bij 690 V nominale spanning. De voorzijde-aansluiting geschiedt via boutklemmen, en het bedieningselement is een knevelgreep. Het model beschikt over instelbare bereiken voor overbelasting en kortsluiting.
Belangrijkste kenmerken
- Artikelnummer: 1200762567
- Merk: ABB
- Nom. continustroom: 1600 A
- Nom. spanning: 690 V
- Aantal polen: 4
- Beschermingsgraad: IP20
- Aansluiting voorzijde via boutklemmen
- Bedieningselement: Knevelgreep
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Artikelnummer | 1200762567 |
| Fabrikantnummer | 1SDA101689R1 |
| Merk | ABB |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Beschermingsgraad (IP) | IP20 |
| Nom. continustroom Iu | 1600 |
| Instelbereik onvertraagde kortsluitbeveiliging | 2400 – 24000 |
| Aantal polen | 4 |
| Nom. spanning | 690 – 690 |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 50 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Motoraandrijving optioneel | ja |
| Uitvoering van het bedieningselement | Knevelgreep |
| Instelbereik kortstondigvertraagde kortsluitactivering | 960 – 16000 |
| Compleet apparaat incl. beveiligingsunit | ja |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Verliesvermogen | 94 |
| Instelbereik overbelastingsbeveiliging | 640 – 1600 |
Een installatieautomaat is een elektrisch schakelapparaat met automatische afschakeling. Het verliesvermogen bedraagt 94 W. Motoraandrijving is optioneel beschikbaar.
Bestel de abb xt7s m 1600 1sda101689
De abb xt7s m 1600 1sda101689 is online te bestellen in een uitvoering met vier polen en een nominale continustroom van 1600 A.
Specificaties
| Gewicht | 12500,000 kg |
|---|---|
| Merk | ABB |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Beschermingsgraad (IP) | IP20 |
| Nom. continustroom Iu | 1600 |
| Instelbereik onvertraagde kortsluitbeveiliging | 2400 – 24000 |
| Aantal polen | 4 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. spanning | 690 – 690 |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 50 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Motoraandrijving optioneel | 1 |
| Uitvoering van het bedieningselement | Knevelgreep |
| Instelbereik kortstondigvertraagde kortsluitactivering | 960 – 16000 |
| Compleet apparaat incl. beveiligingsunit | 1 |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Verliesvermogen | 94 |
| Instelbereik overbelastingsbeveiliging | 640 – 1600 |
| Producttype | vermogensschakelaar voor trafo-, generator- en installatiebeveiliging |
| Serie | XT7S M |
| Modelcode | 1SDA101689R1 |
| EAN | 8056221017336 |
