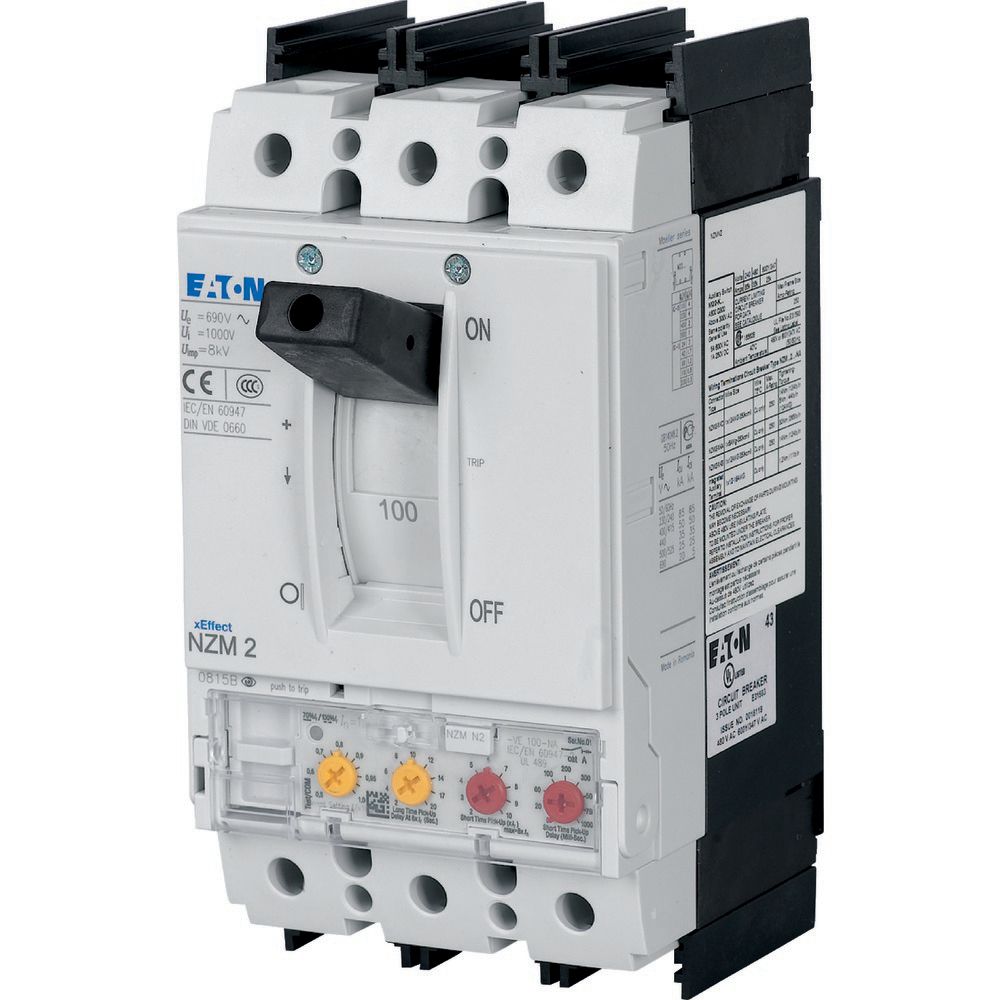

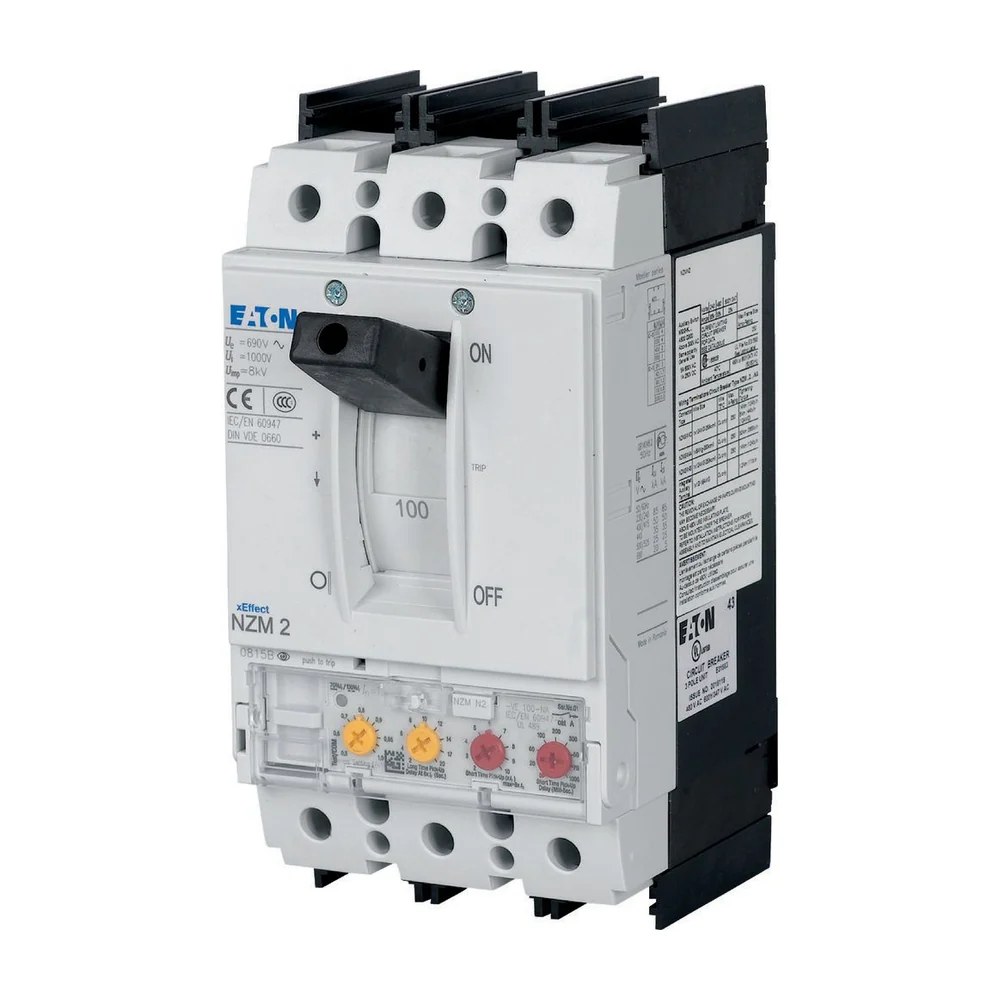

Eaton NZMH2-VE100-NA NZM2 Vermogensschakelaar 3-polig 100 A
Op voorraad · snel geleverd
Vermogensschakelaar van EATON in vaste inbouw techniek, compleet met beveiligingsunit en 3 polen.
Belangrijkste kenmerken
- Compleet apparaat incl. beveiligingsunit: ja
- Aantal polen: 3
- Beschermingsgraad (IP): IP20
- Aansluitwijze hoofdstroomcircuit: Schroefaansluiting
- Morgen in huis
- 14 dagen bedenktijd
- Fabrieksgarantie
Omschrijving
De eaton nzmh2-ve100-na nzm2 van Eaton heeft als kenmerk positie aansluiting hoofdstroomcircuit Voorzijde. Dit onderdeel van EATON is een inbouwapparaat vaste inbouw techniek, compleet apparaat incl. beveiligingsunit, met 3 polen en bediening via tuimelaar. De positie van de aansluiting van het hoofdstroomcircuit is voorzijde en de aansluitwijze is schroefaansluiting. Daarnaast is omegarailmontage optioneel en motoraandrijving optioneel.
Belangrijkste kenmerken
- Merk: EATON
- Apparaatbouwvorm: Inbouwapparaat vaste inbouw techniek
- Compleet apparaat incl. beveiligingsunit: ja
- Aantal polen: 3
- Nom. continustroom Iu: 100
- Nom. spanning: 690 – 690
- Beschermingsgraad (IP): IP20
- Positie aansluiting hoofdstroomcircuit: Voorzijde
- Aansluitwijze hoofdstroomcircuit: Schroefaansluiting
- Uitvoering van het bedieningselement: Tuimelaar
- Instelbereik overbelastingsbeveiliging: 50 – 100
- Instelbereik onvertraagde kortsluitbeveiliging: 1200 – 1200
- Instelbereik kortstondigvertraagde kortsluitactivering: 100 – 1000
- Omegarailmontage optioneel: ja
- Motoraandrijving optioneel: ja
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Fabrikantnummer | NZMH2-VE100-NA |
| Merk | Eaton |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 150 |
| Omegarailmontage optioneel | ja |
| Beschermingsgraad (IP) | IP20 |
| Nom. spanning | 690 – 690 |
| Nom. continustroom Iu | 100 |
| Instelbereik onvertraagde kortsluitbeveiliging | 1200 – 1200 |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Instelbereik overbelastingsbeveiliging | 50 – 100 |
| Aantal polen | 3 |
| Compleet apparaat incl. beveiligingsunit | ja |
| Instelbereik kortstondigvertraagde kortsluitactivering | 100 – 1000 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering van het bedieningselement | Tuimelaar |
| Motoraandrijving optioneel | ja |
Een vermogensschakelaar combineert schakel- en beveiligingsfuncties in een enkel apparaat. Deze uitvoering valt binnen de NZM2-lijn met de vastgelegde aansluit- en instelwaarden.
Bestel de eaton nzmh2-ve100-na nzm2
De eaton nzmh2-ve100-na nzm2 is uitgevoerd als inbouwapparaat met vooraansluiting, schroefaansluiting en tuimelaarbediening.
Specificaties
| Gewicht | 2345,000 kg |
|---|---|
| Merk | EATON |
| Positie aansluiting hoofdstroomcircuit | Voorzijde |
| Nom. afschakelvermogen Icu bij 400 V, 50 Hz | 150 |
| Omegarailmontage optioneel | 1 |
| Beschermingsgraad (IP) | IP20 |
| Nom. spanning | 690 – 690 |
| Nom. continustroom Iu | 100 |
| Instelbereik onvertraagde kortsluitbeveiliging | 1200 – 1200 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Instelbereik overbelastingsbeveiliging | 50 – 100 |
| Aantal polen | 3 |
| Compleet apparaat incl. beveiligingsunit | 1 |
| Instelbereik kortstondigvertraagde kortsluitactivering | 100 – 1000 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Uitvoering van het bedieningselement | Tuimelaar |
| Aantal hulpcontacten als maakcontact | 0 |
| Motoraandrijving optioneel | 1 |
| Producttype | vermogensschakelaar voor trafo-, generator- en installatiebeveiliging |
| Serie | NZMH2-VE100-NA NZM2 |
| Modelcode | NZMH2-VE100-NA |
| EAN | 4015082711511 |
