Beschrijving

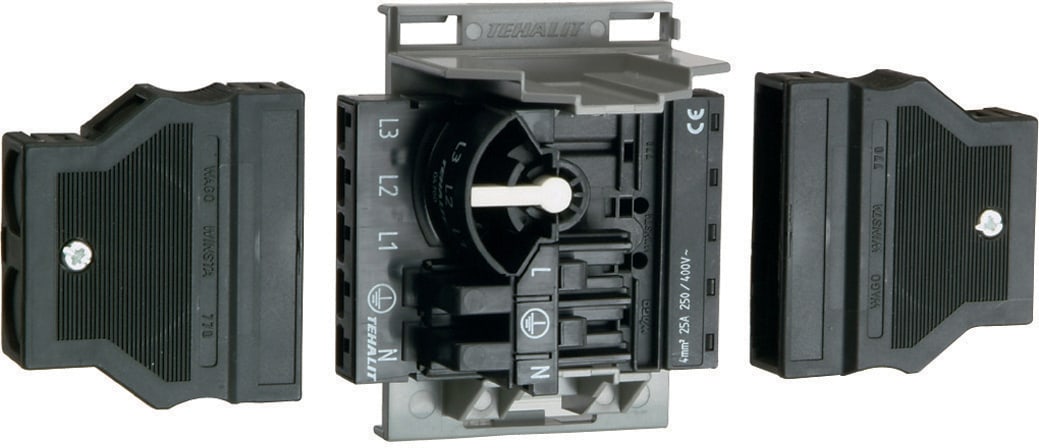

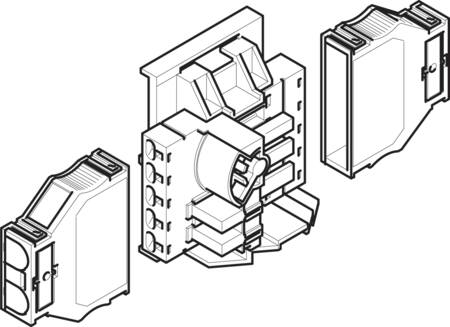

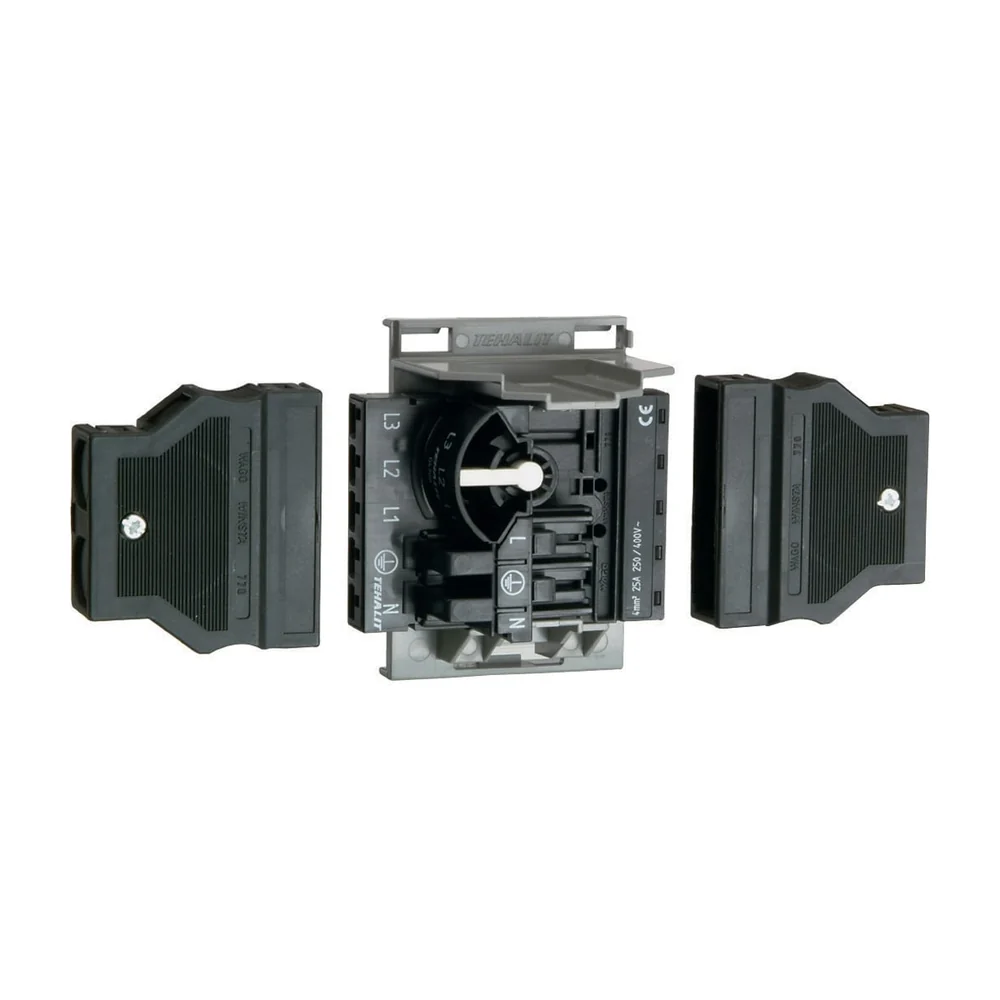

HAGER Tehalit Ecoline G4700 is een stekker in male uitvoering voor een 3-fase energie-verdeelset met omschakelaar. Dit onderdeel van HAGER heeft 5 polen met pool-markering L, N, PE en een veerklemaansluiting. De kleur van de codering en het contactinzetstuk is zwart, met beschermingsgraad IP20. De behuizing heeft een compacte maatvoering met breedte 50, hoogte 39 en lengte 48.
Belangrijkste kenmerken
- Merk: HAGER
- Fabrikantnummer: G4700
- Uitvoering: Stekker
- Aantal polen: 5
- Nom. (meet)stroom: 25
- Nom. (meet)spanning: 400
- Halogeenvrij: ja
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Fabrikantnummer | G4700 |
| Merk | Hager |
| Aantal polen | 5 |
| Uitvoering | Stekker |
| Nom. (meet)stroom | 25 |
| Pool-markering | L, N, PE |
| Halogeenvrij | ja |
| Aansluitwijze | Veerklemaansluiting |
| Aantal aansluitingen per pool | 2 |
| Beschermingsgraad (IP) | IP20 |
| Hoogte | 39 |
| Contactmateriaal | CuSn |
| Doorgangsweerstand | 1 |
| Doorsnede aansluiting (massieve ader) | 0.5 – 4 |
| Doorsnede aansluiting (soepel) | 0.5 – 4 |
| Breedte | 50 |
| Kabeldiameter | 8 – 11.5 |
| Kleur codering/contactinzetstuk | Zwart |
| Lengte | 48 |
| Max. continutemperatuur bestendigheid contactdeel | 85 |
| Max. continutemperatuur bestendigheid trekontlasting | 105 |
| Mechanische codering | ja |
| Nom. (meet)spanning | 400 |
| Oppervlaktebehandeling contacten | Onbehandeld |
| Toegekende stootspanning | 4 |
| Type vergrendeling | Geïntegreerd in plug-in connector |
| Vuurbelasting | 0.54 |
De stekker is uitgevoerd met mechanische codering en type vergrendeling geintegreerd in plug-in connector. Per pool zijn 2 aansluitingen beschikbaar en de aansluitdoorsnede is 0.5 – 4 voor massieve en soepele ader. Contactmateriaal is CuSn met onbehandelde oppervlaktebehandeling contacten.
Bestel de hager tehalit ecoline g4700
hager tehalit ecoline g4700 bundelt 5-polige uitvoering, veerklemaansluiting en zwarte contactcodering in een vaste stekkerconfiguratie.
