Beschrijving

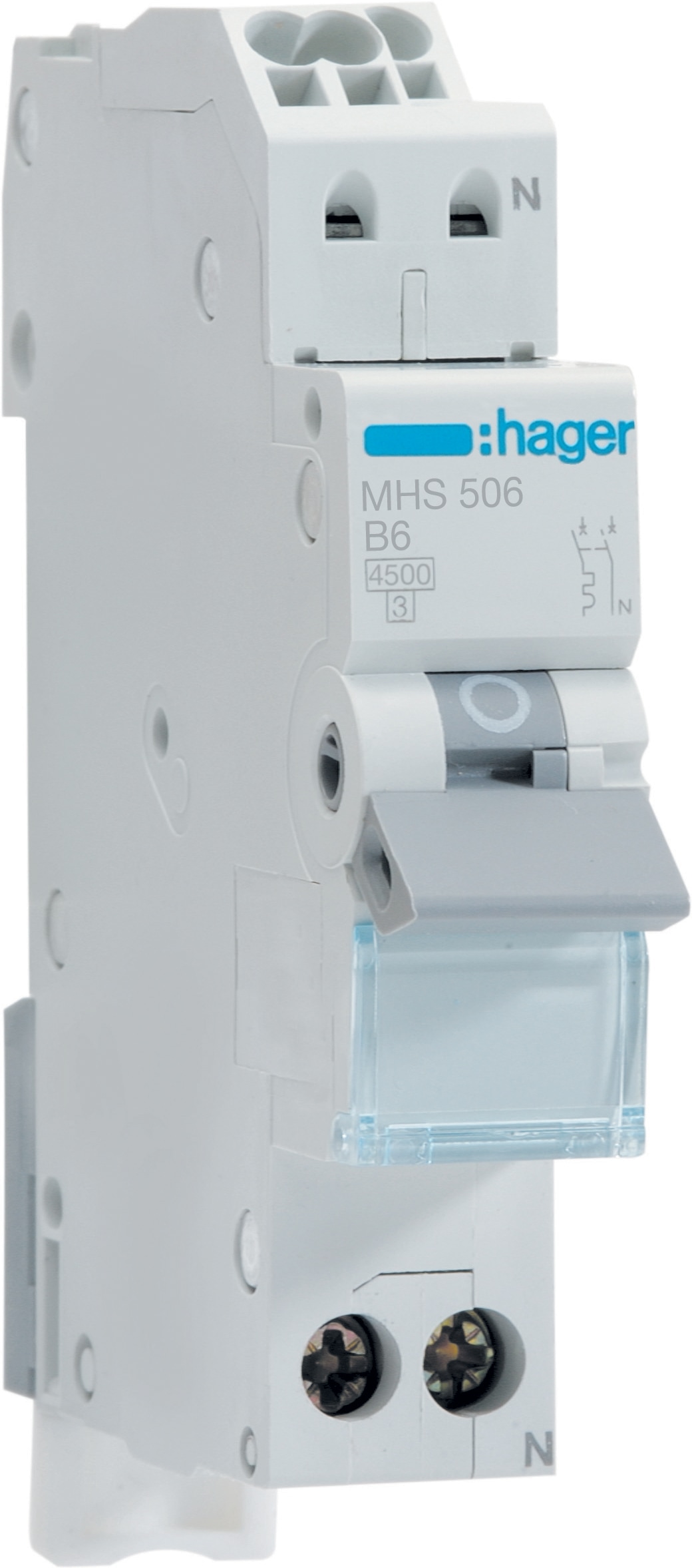

Hager mhs506 installatieautomaat is een installatieautomaat met 1 fase + neutrale geleider (1P+N) en 6 Ampere nominale stroom. Dit model van Hager heeft B-karakteristiek met 4,5 kA afschakelvermogen bij 230 V. De breedte bedraagt 1 module-eenheid met beschermingsgraad IP20.
Belangrijkste kenmerken
- Artikelnummer: 1000286302
- Merk: Hager
- Aantal polen: 2
- Meeschakelende nul: ja
- Nom. stroom: 6 A
- Uitschakelkarakteristiek: B
- Breedte: 1 module-eenheid
- Nom. spanning: 240 V
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Artikelnummer | 1000286302 |
| Fabrikantnummer | MHS506 |
| Merk | Hager |
| Aantal polen (totaal) | 2 |
| Meeschakelende nul | ja |
| Breedte in module-eenheden | 1 |
| Inbouwdiepte | 70 |
| Beschermingsgraad (IP) | IP20 |
| Energiebegrenzingsklasse | 3 |
| Nom. (meet)stroom | 6 |
| Uitschakelkarakteristiek | B |
| Nom. (meet)spanning | 240 |
| Frequentie | 50 – 60 |
| Overspanningscategorie | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | ja |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 4.5 |
| Nom. stoothoudspanning (Uimp) | 4 |
| Nom. isolatiespanning Ui | 500 |
| Omgevingstemperatuur tijdens bedrijf | -25 – 70 |
| Aansluitbare geleiderdoorsnede eendraads | 1.5 – 4 |
| Aansluitbare geleiderdoorsnede meerdraads | 1.5 – 4 |
| Inbouwmontage (stucwerk) | ja |
| Verliesvermogen | 1.8 |
Een installatieautomaat onderbreekt de stroomkring bij overbelasting. Dit 1P+N model is compact met slechts 1 module breedte. Beschermingsgraad is IP20 en inbouwdiepte 70 mm. Geschikt voor inbouwinstallatie in stucwerk. Energiebegrenzingsklasse is 3 met 1 beveiligde pool. Overspanningscategorie 3 en vervuilingsgraad 2. Frequentie 50-60 Hz. Isolatiespanning Ui is 500 V en stoothoudspanning 4 kV. Aansluitbare geleiderdoorsnede is 1,5-4 mm² voor zowel eendraads als meerdraads. Omgevingstemperatuur -25 tot 70°C. Verliesvermogen is 1,8 W.
Bestel de hager mhs506 installatieautomaat
Met de hager mhs506 installatieautomaat kiest u een compact 1P+N model met 6 A stroom en B-karakteristiek. De automaat biedt 4,5 kA afschakelvermogen in slechts 1 module-eenheid.
