Beschrijving

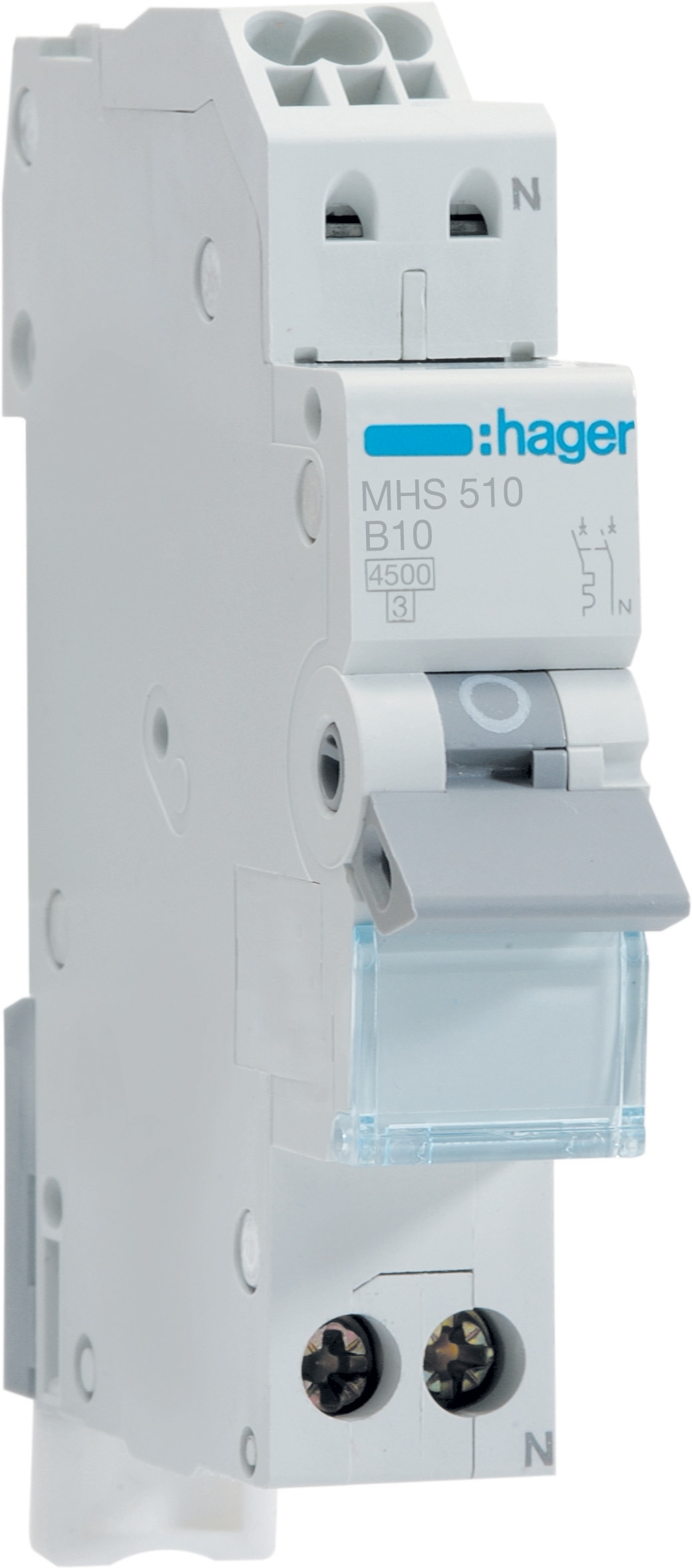

Hager mhs510 installatieautomaat is een installatieautomaat met beveiligingsfunctie in het elektra. Dit model is 1-polig plus nul met 10 ampère nominale stroom. De spanning is 240 V nominaal, geschikt voor inbouwinstallatie in stucwerk op de DIN-rail.
Belangrijkste kenmerken
- Artikelnummer: 1000286303
- Merk: Hager
- Nominale stroom: 10 A
- Spanning: 240 V
- Uitschakelkarakteristiek: B
- Beschermingsgraad: IP20
- Inbouwdiepte: 70 mm
- Breedte: 1 module-eenheid
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Artikelnummer | 1000286303 |
| Fabrikantnummer | MHS510 |
| Merk | Hager |
| Nom. (meet)spanning | 240 |
| Inbouwdiepte | 70 |
| Meeschakelende nul | ja |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Nom. (meet)stroom | 10 |
| Breedte in module-eenheden | 1 |
| Aantal polen (totaal) | 2 |
| Beschermingsgraad (IP) | IP20 |
| Frequentie | 50 – 60 |
| Overspanningscategorie | 3 |
| Vervuilingsgraad | 2 |
| Aantal beveiligde polen | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | ja |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 4.5 |
| Nom. stoothoudspanning (Uimp) | 4 |
| Nom. isolatiespanning Ui | 500 |
| Omgevingstemperatuur tijdens bedrijf | -25 – 70 |
| Aansluitbare geleiderdoorsnede meerdraads | 1.5 – 4 |
| Aansluitbare geleiderdoorsnede eendraads | 1.5 – 4 |
| Inbouwmontage (stucwerk) | ja |
| Verliesvermogen | 2.4 |
Een installatieautomaat onderbreekt de stroomkring bij overbelasting en kortsluitingen. Dit model van Hager is geschikt voor rails met inbouwdiepte van 70 mm. Meeschakelende nul is aanwezig voor dubbelpolaire beveiliging. Energiebegrenzingsklasse is 3. Omgevingstemperatuur tijdens bedrijf ligt tussen -25 en 70°C. Aansluitbare geleiderdoorsnede is 1,5 tot 4 mm² voor zowel eendraads als meerdraads. Frequentie is 50 tot 60 Hz.
Bestel de hager mhs510 installatieautomaat
De hager mhs510 installatieautomaat biedt 1P+N beveiliging van 10 A met B-karakteristiek. Monteer deze automaat op de DIN-rail voor uw elektrainstallatie.
