Beschrijving

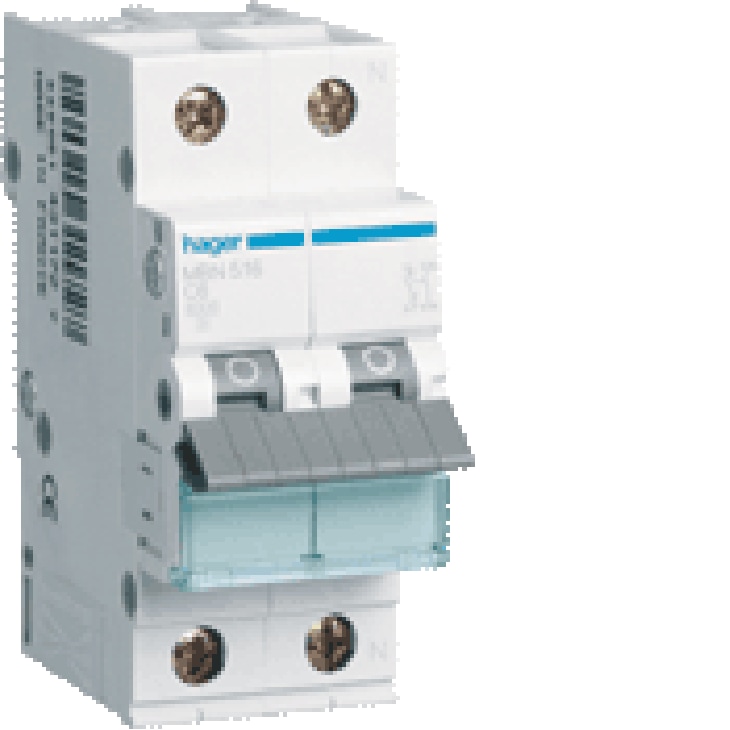

Hager ncn506 installatieautomaat is een 1P+N model met een breedte van 2 module-eenheden en een nominale stroom van 6 Ampere. Het apparaat heeft een C-karakteristiek en een beschermingsgraad IP20. De inbouwdiepte bedraagt 70 mm en de automaat is geschikt voor inbouwinstallatie in stucwerk.
Belangrijkste kenmerken
- Artikelnummer: 1000076745
- Merk: Hager
- Nom. afschakelvermogen Icu: 15 kA
- Nom. afschakelvermogen Icn: 10 kA
- Nom. (meet)stroom: 6
- Breedte in module-eenheden: 2
- Uitschakelkarakteristiek: C
- Omgevingstemperatuur tijdens bedrijf: -25 – 70
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Artikelnummer | 1000076745 |
| Fabrikantnummer | NCN506 |
| Merk | Hager |
| Nom. (meet)spanning | 230 |
| Breedte in module-eenheden | 2 |
| Meeschakelende nul | ja |
| Vervuilingsgraad | 2 |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Aantal polen (totaal) | 2 |
| Nom. (meet)stroom | 6 |
| Beschermingsgraad (IP) | IP20 |
| Nevenapparaat mogelijk | ja |
| Inbouwdiepte | 70 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 |
| Aantal beveiligde polen | 1 |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 |
| Frequentie | 50 – 60 |
| Geschikt voor inbouwinstallatie (stucwerk) | ja |
| Aansluitbare geleiderdoorsnede meerdraads | 1 – 25 |
| Nom. isolatiespanning Ui | 500 |
| Omgevingstemperatuur tijdens bedrijf | -25 – 70 |
| Nom. stoothoudspanning (Uimp) | 6 |
| Aansluitbare geleiderdoorsnede eendraads | 1 – 35 |
| Inbouwmontage (stucwerk) | ja |
| Verliesvermogen | 2.68 |
Deze installatieautomaat is uitgevoerd met een meeschakelende nul en heeft een nom. isolatiespanning van 500 V. De aansluitbare geleiderdoorsnede is 1 – 35 mm² voor eendraads en 1 – 25 mm² voor meerdraads. Het verliesvermogen is 2.68 W en de frequentie ligt tussen 50 en 60 Hz. De overspanningscategorie is 3 en de vervuilingsgraad 2.
Bestel de hager ncn506 installatieautomaat
De hager ncn506 installatieautomaat is online te bestellen met een breedte van 2 module-eenheden en een nominale stroom van 6 Ampere.
